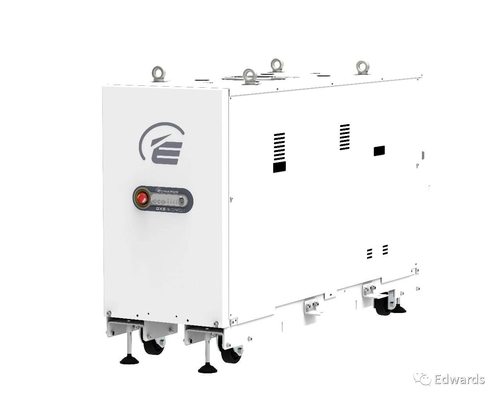

এডওয়ার্ডস GXS 450/4200 শুকনো স্ক্রু পাম্প এবং উন্নত ভারবহন এবং তৈলাক্তকরণের সাথে রক্ষণাবেক্ষণের ঝামেলা দূর করুন
শুকনো স্ক্রু ভ্যাকুয়াম পাম্প
জিএক্সএস ৪৫০/৪২০০
পছন্দের সঙ্গী
এডওয়ার্ডস ভ্যাকুয়াম পাম্পের নকশা, প্রযুক্তি এবং উত্পাদন ক্ষেত্রে বিশ্বনেতা, যার 95 বছরেরও বেশি ইতিহাস এবং 75 বছরেরও বেশি উত্পাদন অভিজ্ঞতা রয়েছে।
এডওয়ার্ডস এমন ফলাফল প্রদানের প্রতি বিশ্বাসী যা আপনার সমস্যার সমাধান চিহ্নিত করতে এবং প্রয়োগ করতে আমাদের বিস্তৃত শিল্প অভিজ্ঞতা ব্যবহার করে আমাদের গ্রাহকদের মূল্য এনে দেয়।সর্বাধিক উদ্ভাবনী এবং সর্বশেষ মডেলিং কৌশল ব্যবহার করে, আমরা গ্রাহকদের জন্য পাম্পিং কনফিগারেশন অপ্টিমাইজ করতে পারি যাতে সর্বাধিক নির্ভরযোগ্য এবং ব্যয়বহুল উপায়ে সর্বোচ্চ পারফরম্যান্স প্রদান করে এমন একটি সিস্টেম ডিজাইন সরবরাহ করা যায়।
জিএক্সএস শুকনো স্ক্রু পাম্প এবং সংমিশ্রণ
আমাদের নতুন জিএক্সএস শুকনো পাম্পগুলি ভ্যাকুয়াম পারফরম্যান্সকে পরবর্তী স্তরে নিয়ে যায়। অনন্য স্ক্রু প্রযুক্তি এবং বিশ্বের শীর্ষস্থানীয় উচ্চ দক্ষতা ড্রাইভের সাথে,উন্নত তাপমাত্রা নিয়ন্ত্রণ এবং দীর্ঘ সেবা ব্যবধান সক্ষম, আপনি আগামী অনেক বছর ধরে শ্রেণীর সেরা পাম্পিং গতি এবং কম চলমান খরচ নিশ্চিত করা হয়।
জিএক্সএস উদ্ভাবনী স্ক্রু প্রযুক্তি
1. ডাবল শেষ খাদ সমর্থন
• নন-ক্যান্টিলিভার ডিজাইন অত্যন্ত কম কম্পন এবং উচ্চতর স্টার্ট নির্ভরযোগ্যতার জন্য বিশেষত কঠোর প্রক্রিয়াগুলিতে নিরাপদ রটার সমর্থন সরবরাহ করে
• উচ্চতর তরল এবং গুঁড়ো হ্যান্ডলিং। পরীক্ষা পাঁচ লিটার জল slug এবং এক কিলোগ্রাম সূক্ষ্ম গুঁড়ো slug হ্যান্ডলিং ক্ষমতা প্রদর্শন
2. লেয়ারিং এবং তৈলাক্তকরণ
• তেল দিয়ে তৈলাক্ত গিয়ারগুলি গ্রীস এবং পর্যায়ক্রমিক রক্ষণাবেক্ষণের প্রয়োজনীয়তা দূর করে
• উন্নত মানের বিয়ারিং এবং অ্যাপ্লিকেশন সামঞ্জস্য এবং ব্যাপকভাবে উন্নত জীবন জন্য কম বাষ্প চাপ সঙ্গে বিশেষ উদ্দেশ্য তেল ব্যবহার করে
3.অ্যাডভান্সড শ্যাফ্ট সিলিং প্রযুক্তি
• তেল ব্লকিং ল্যাবারিন্থ সিলের সাথে যোগাযোগহীন দীর্ঘায়ু সিলগুলি অত্যন্ত কার্যকর সিলিং সরবরাহ করে
• প্রতি মিনিটে ছয় লিটার সিল সাফ করার সাথে মিলিয়ে গিয়ারবক্সকে দূষণ থেকে রক্ষা করা হয় এবং ভ্যাকুয়াম স্পেসটি তেল মুক্ত রাখা হয়
জিএক্সএস বুস্টার
4বিশ্বের শীর্ষস্থানীয় মোটর এবং ড্রাইভ প্রযুক্তি
• ইলেকট্রনিক ড্রাইভ সহ অত্যন্ত উচ্চ দক্ষতা মোটরগুলি কঠিন প্রক্রিয়াগুলির জন্য সর্বোচ্চ টর্ক পারফরম্যান্স সরবরাহ করে
• হার্মেটিকভাবে সিল করা মোটর তেলের ফুটো দূর করে এবং পাম্পের নির্ভরযোগ্যতা উন্নত করে
• জল-শীতল মোটর এবং ড্রাইভগুলি উন্নত নির্ভরযোগ্যতা এবং দীর্ঘায়ু প্রদান করে সার্ভিস খরচ কমাতে
5.অ্যাডভান্সড পাম্পিং মেশিন ডিজাইন
• উন্নত স্ক্রু-টাইপ রোটারের নকশা উন্নত তাপ নিয়ন্ত্রণের জন্য রোটারের দৈর্ঘ্য বরাবর মসৃণ,ধীরে ধীরে সংকোচনের ফলাফল দেয় এবং
সমস্ত ইনপুট চাপে অপ্টিমাইজড পাম্পিং
• ইন্টিগ্রেটেড তাপ ব্যবস্থাপনা এবং অনন্য রটার এবং স্ট্যাটর ডিজাইন বৈশিষ্ট্য পূর্ণ ঘনত্ব এ আরগন গ্যাস পাম্পিং ক্ষমতা প্রদান
• উন্নত মেশিনিং কৌশল এবং নকশা বৈশিষ্ট্যগুলি রটার লেপগুলির প্রয়োজনীয়তা দূর করে দেয় যখন দুর্দান্ত চূড়ান্ত ভ্যাকুয়াম পারফরম্যান্স বজায় রাখে
• উন্নত উত্পাদন প্রযুক্তি এবং নকশা একটি silencer ছাড়া কম কম্পন এবং অত্যন্ত শান্ত চলমান অবদান
6- রুট বুস্টার মেকানিজম
• উচ্চ দক্ষতা ভ্যাকুয়াম বুস্টার নকশা
• স্বয়ংক্রিয় তাপীয় ব্যবস্থাপনার সাথে সর্বোচ্চ পারফরম্যান্সের জন্য অপ্টিমাইজড
প্রযুক্তিগত তথ্যঃ
| |
ইউনিট |
জিএক্সএস ৪৫০/৪২০০ |
| সর্বাধিক পাম্পিং গতি |
m3/hr ((cfm) |
৩০২৬ ((১৭৮১) |
| আল্ট মেট চাপ (পার্জিং ছাড়া) |
mbar ((Torr) |
5x10−4 ((3.8x10−4) |
| পূর্ণ লোড পাওয়ার |
@ চূড়ান্ত চাপ |
কিলোওয়াট ((এইচপি) |
9.4(12.6) |
| @পিক পাম্পিং লোড |
কিলোওয়াট ((এইচপি) |
21.1 ((২৮.৩) |
| বৈদ্যুতিক |
সরবরাহের বিকল্প |
উচ্চ ভোল্ট |
380-460V 3Ø 50/60Hz |
| নিম্ন ভোল্ট |
200-230V 3Ø 50/60Hz |
| সংযোগ |
উচ্চ ভোল্ট |
হার্টিং হান 100A-F |
| নিম্ন ভোল্ট |
হার্টিং হান ২০০এ-এফ |
| ভ্যাকুয়াম কপলিং |
প্রবেশদ্বার |
আইএসও ১৬০ |
| নিষ্কাশন |
NW50 |
| ঠান্ডা পানি |
সরবরাহ চাপ (max) |
বার ((psig) |
6.9 ((১০০) |
| পাম্প জুড়ে ডিপি ((মিনিট) |
বার ((psig) |
১ ((১৫) |
| প্রবাহ @ মিনিট ডিপি |
l/min ((gal/min) |
১২ (৩.২) |
| তাপমাত্রা |
°C(°F) |
৫-৪০ ((৪১-১০৪) হাই ভোল্ট ভেরিয়েন্ট |
| ৫-৩০ ((৪১-৮৬) নিম্ন ভোল্ট ভেরিয়েন্ট |
| সংযোগ |
1/2 "বিএসপি পুরুষ (জি 1/2") |
| শুদ্ধকরণ গ্যাস* |
চাপ বার |
(পসিগ) |
2.5-6.9 ((36-100) |
| হালকা দায়িত্ব |
sl/min |
12 |
| মাঝারি দায়িত্ব |
sl/min |
১৮-১৪৬ |
| সংযোগ |
সোয়াগেলক*ও1⁄4"টিউব উইথ ওলভ |
| উচ্চ প্রবাহ শুদ্ধকরণ / দ্রাবক ফ্লাশ |
সরবরাহ চাপ |
বার ((psig) |
2.5-6.9 ((36-100) |
| কন্ট্রোল ভালভ সংযোগ |
স্যাভেলোক*Ø3/8" টিউব ওলভ সহ |
| ফিল্টার সংযোগ |
1⁄2"এনপিটি মহিলা |
| দ্রাবক সংযোগ |
3/8"বিএসপি পুরুষ ((জি 3/8") |
| ভর |
কিলোগ্রাম (আইবি) |
৮৬৮ ((১৯১৪) |
| গোলমাল (যদি উপযুক্ত নিষ্কাশন পাইপ থাকে) |
ডিবি ((এ) |
<৬৪ |
| অপেরা tng তাপমাত্রা |
°C(°F) |
৫-৪০ ((৪১-১০৪) |
| নিষ্কাশন ব্যাকপ্রেস ((MAX) |
mbar ((psia) |
১৪০০ (২০) |
| সিস্টেম আইপি রেটিং |
স্ট্যান্ডার্ড |
|
২১ ডি |
| তৈলাক্তকরণ |
প্রকার |
পিএফপিই ড্রিনার্ট®২৫/ ৬ |
| ভলিউম |
গ্যাল) |
3.6 ((1.0) |
| পর্যবেক্ষণ ও নিয়ন্ত্রণ |
স্ট্যান্ডার্ড |
নিয়ন্ত্রণ |
সামনের প্যানেল"ড্যাশবোর্ড"
সিরিয়াল-আরএস ২৩২ |
| পর্যবেক্ষণ |
ইথারনেট ওয়েব সার্ভার |
| বিকল্প |
নিয়ন্ত্রণ |
সমান্তরাল-এমসিএম মাইক্রো টিআইএম |
| নিয়ন্ত্রণ ও পর্যবেক্ষণ |
প্রোফিবাস ডিপি
পাম্প ডিসপ্লে টার্মিনাল (পিডিটি) |
| পর্যবেক্ষণ |
ফ্যাব ওয়ার্কস |
* পাম্প
সংমিশ্রণ |
|
হালকা দায়িত্ব |
শুধুমাত্র শ্যাট সিল শুদ্ধকরণ এবং উচ্চ ভ্যাকুয়াম শুদ্ধকরণ |
| মাঝারি দায়িত্ব |
শ্যাট সিল সাফ, উচ্চ ভ্যাকুয়াম সাফ,ইনলেট শুদ্ধকরণ, পরিবর্তনশীল গ্যাস ব্যালস্ট এবং নির্গমন শুদ্ধকরণ ((বিচ্ছিন্ন চাপ সেন্সর সহ) |
| মাঝারি দায়িত্ব + |
মিডিয়াম ডিউটি হিসাবে, প্লাস উচ্চ প্রবাহ শুদ্ধকরণ / দ্রাবক ফ্লাশ |
মাত্রা ((মিমি):
উঃ258.5 ((10.18)
বিঃ283.5 ((11.16)
সি:361.8 ((14.24)
ডি:332.3(13.08)
ই:903.8 ((৩৩.৫৮)
F:83(3.27)
জি:261.4 ((10.29)
এইচ:1030.৫ ((৪০.৫৭)
জেঃ:
K:1186 ((46.69)
L:517 ((20.35)
M:250(9.84)
