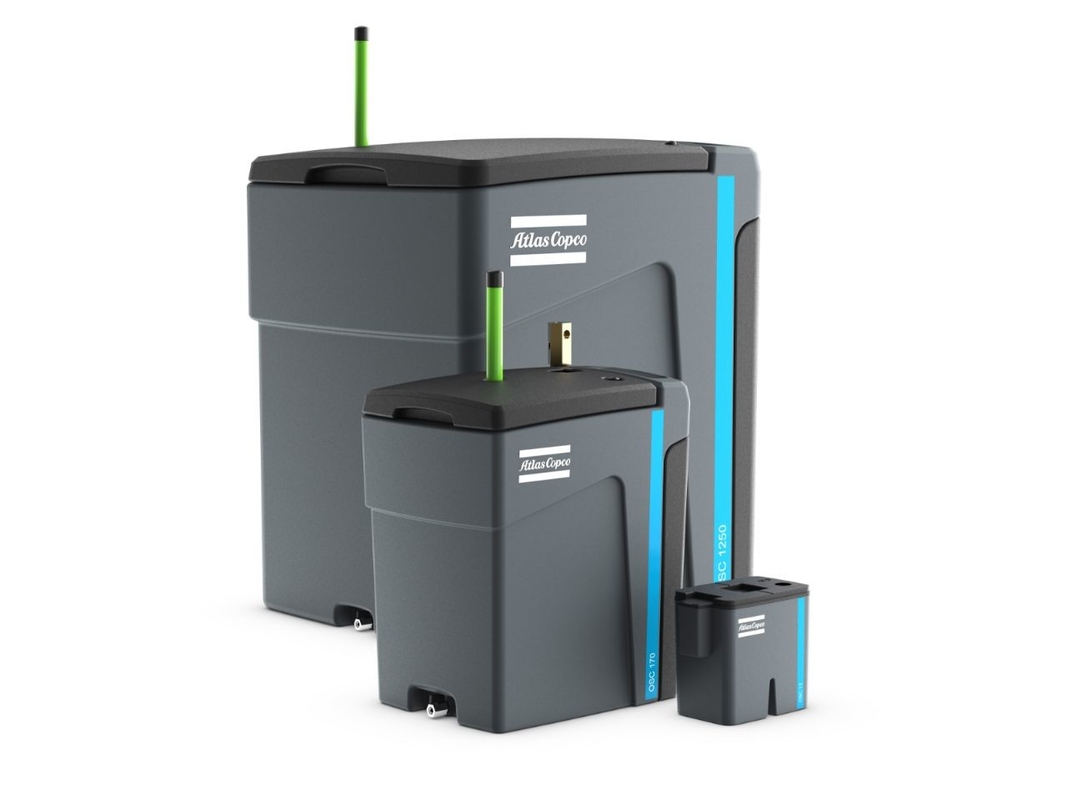

ওএসসি তেল-জল বিভাজক
যদি বায়ু সংকোচকারী সিস্টেম দ্বারা উত্পাদিত তৈলাক্ত ঘনীভবনটি চিকিত্সা ছাড়াই ড্রেনেজ পাইপ সিস্টেমে সরাসরি প্রবেশ করে, তেল পরিবেশ দূষণের উল্লেখযোগ্য ক্ষতির কারণ হবে। অতএব,কনডেনসেট চিকিত্সা সরঞ্জাম ব্যবহার শুধুমাত্র পরিবেশগত দায়িত্বের কারণে নয়এটি আইন ও প্রবিধানের একটি বাধ্যতামূলক প্রয়োজনীয়তা।আটলাস কপকোর নতুন ডিজাইন করা মাল্টি-স্টেজ ফিল্টারেশন ওএসসি তেল-জল বিভাজক সিরিজটি বায়ু সংকোচকারী সিস্টেম দ্বারা উত্পাদিত ঘনীভূত পানিতে থাকা তেলকে কার্যকরভাবে অপসারণ করতে পারে, এবং ঘনীভূত পানির অবশিষ্ট তেল সামগ্রী 10ppm পর্যন্ত হ্রাস করা যেতে পারে।ওএসসি সত্যিই শূন্য ভিত্তিক রক্ষণাবেক্ষণ কার্যক্রম অর্জন করে.
কার্যকর
• পলিপ্রোপিলিন এবং সক্রিয় কার্বনের দুই ধাপের ফিল্টারিং ডিজাইন বিভিন্ন তেল ফিল্টার এবং অপসারণ করতে পারে
• জৈব কাদামাটির দুই পর্যায়ের ফিল্টার বক্স আরও ভাল ফিল্টারিং প্রভাব প্রদান করতে পারে
• চিকিত্সা করা কনডেনসেটের অবশিষ্ট তেল সামগ্রী 10ppm বা এমনকি 5ppm পর্যন্ত হ্রাস পায়, যা নিয়ন্ত্রক প্রয়োজনীয়তা পূরণ করে, পরিবেশ দূষণের ঝুঁকি দূর করে,এবং সরাসরি নিকাশী সিস্টেমে নির্গত হতে পারে
নির্ভরযোগ্য
• ড্রেনেজ পরিদর্শন বন্দরটি যে কোন সময় ড্রেনেজ তেল অপসারণের প্রভাব পরীক্ষা করতে ব্যবহার করা যেতে পারে
• সূচক রডটি প্রাথমিক পলিপ্রোপিলিন ফিল্টার চেম্বারে স্ট্যান্ডার্ড, যা ফিল্টার উপাদানটির মেয়াদ শেষ হওয়ার তারিখকে স্বজ্ঞাতভাবে নির্দেশ করে
• ব্লকিং সূচকটি যে কোন সময় কনডেনসেটের প্রবাহ পর্যবেক্ষণের জন্য কনফিগার করা হয়েছে ব্যবহার করা সহজ
• সহজ এবং জারা প্রতিরোধী কাঠামোগত নকশা, কোন বিশেষ ইনস্টলেশন বিন্যাস প্রয়োজন হয় না এবং ইনস্টলেশন সুবিধাজনক
• ফিল্টার উপাদান প্যাকেজ বিচ্ছিন্ন এবং ইনস্টল করা সহজ, এবং রক্ষণাবেক্ষণ এবং প্রতিস্থাপন সহজ
• রক্ষণাবেক্ষণ এবং প্রতিস্থাপন চক্র 4000 ঘন্টা
নমনীয়
• OSC12-15 একটি ছোট সিরিজ যা একক ব্যবহারযোগ্য ফিল্টার উপাদান ব্যবহার করে এবং বৃহত্তর সিরিজ প্রতিস্থাপনযোগ্য ফিল্টার উপাদান প্যাকেজ ব্যবহার করে
• OSC12-625 এর দুটি স্তরের ফিল্টারিং ডিজাইন রয়েছে এবং OSC1250-2500 এর তিনটি স্তরের ফিল্টারিং ডিজাইন রয়েছে
• OSC2500 প্রতিটি ইউনিটের কনডেনসেট প্রবাহ সমানভাবে বিতরণ করার জন্য একটি ডাইভার্টার দিয়ে সজ্জিত
দক্ষ মাল্টি-স্টেপ ফিল্টারিং
1. ইনলেট শেষ
তেল ধারণকারী ঘনীভূত জল একটি একক বা একাধিক প্রবেশদ্বার দিয়ে সম্প্রসারণ চেম্বারে প্রবেশ করে, যেখানে এটি ছড়িয়ে পড়ে এবং চাপ হ্রাস করে।ডিফিউশন প্রক্রিয়া বড় কঠিন কণা অমেধ্য আটকানো এবং ফিল্টার করতে পারেন, এই অমেধ্যগুলি ব্যাক-এন্ড ফিল্টার উপাদানটির প্রভাবকে প্রভাবিত করতে বাধা দেয়।
2প্রথম স্তরের ফিল্টার চেম্বার
তেলযুক্ত ঘনীভূত জল পলিপ্রোপিলিন ফিল্টার উপাদান দিয়ে প্রবেশ করে এবং প্রবাহিত হয়। তেলটি ফিল্টার উপাদান দ্বারা আটকানো হয় এবং শোষিত হয়, এবং জলটি পাস করতে সক্ষম হয়।ঘনীভূত পানি ফিল্টার উপাদান ধারণকারী চেম্বারে কিছু সময়ের জন্য থাকবে, এবং ফিল্টারিংয়ের দ্বিতীয় ধাপ শুরু হবে। অবশিষ্ট তেল ঘনীভূত পানির পৃষ্ঠের উপর ভাসমান এবং ফিল্টার উপাদান দ্বারা শোষিত হয়।
3. সেকেন্ডারি ফিল্টার চেম্বার
সক্রিয় কার্বন ব্যাগ বা জৈব কাদামাটি দিয়ে ভরা অপসারণযোগ্য ফিল্টার উপাদান বাক্স আরও ফিল্টার এবং ঘনীভূত পানিতে ক্ষুদ্র তেল ড্রপ অপসারণ
4.আউটলেট
সেকেন্ডারি ফিল্টার চেম্বারে সম্পূর্ণরূপে পরিষ্কার করার পরে, প্রায় কোনও অবশিষ্ট তেল ছাড়াই পরিষ্কার ঘনীভুত জলটি নিরাপদে সরাসরি আউটলেট থেকে নিকাশী সিস্টেমে ছেড়ে দেওয়া যেতে পারে
প্রযুক্তিগত পরামিতি
| সিস্টেমের ধরন |
বায়ু সংকোচকারী + বায়ু ট্যাংক + রেফ্রিজারেন্ট ড্রায়ার + ফিল্টার থেকে মুক্তি সমস্ত ঘনীভূত জল OSC প্রবেশ করে |
বায়ু সংকোচকারী + বায়ু ট্যাংক + ফিল্টার থেকে নির্গত সমস্ত ঘনীভূত জল OSC প্রবেশ করে |
মাত্রা |
ওজন |
ইন্টারফেস (বিএসপি থ্রেড) |
| প্রকার |
প্রক্রিয়াকরণ প্রবাহ (বায়ু সংকোচকারী FAD এর উপর ভিত্তি করে) |
প্রক্রিয়াকরণ প্রবাহ (বায়ু সংকোচকারী FAD এর উপর ভিত্তি করে) |
| ঠান্ডা অঞ্চল |
মৃদু অঞ্চল |
গ্রীষ্মমন্ডলীয় |
ঠান্ডা অঞ্চল |
মৃদু অঞ্চল |
গ্রীষ্মমন্ডলীয় |
এল |
ডব্লিউ |
এইচ |
প্রবেশদ্বার |
আউটলেট |
| m3/min |
m3/min |
m3/min |
m3/min |
m3/min |
m3/min |
মিমি |
মিমি |
মিমি |
কেজি |
ইঞ্চি |
ইঞ্চি |
| OSC12 CARB |
0.96 |
0.72 |
0.36 |
1.20 |
0.90 |
0.54 |
250 |
147 |
216 |
1.2 |
১/৪ ইঞ্চি (৬ মিমি) |
৩/৮" ((১০ মিমি) |
| OSC25 CARB |
1.98 |
1.50 |
0.72 |
2.52 |
1.86 |
1.02 |
250 |
147 |
216 |
1.5 |
১/৪ ইঞ্চি (৬ মিমি) |
৩/৮" ((১০ মিমি) |
| OSC50 CARB |
4.02 |
3.00 |
1.44 |
3.78 |
3.78 |
2.04 |
390 |
278 |
428 |
5.8 |
2x1/2" |
অর্ধ ইঞ্চি |
| OSC85 CARB |
6.78 |
5.10 |
2.46 |
8.52 |
6.36 |
3.42 |
397 |
286 |
507 |
7.7 |
2x1/2" |
অর্ধ ইঞ্চি |
| OSC170 CARB |
13.62 |
10.20 |
4.98 |
16.98 |
12.78 |
6.84 |
490 |
396 |
576 |
13.1 |
2x3/4 " |
3/4 " |
| OSC300 CARB |
24.00 |
18.00 |
8.76 |
30.00 |
22.50 |
12.06 |
583 |
446 |
721 |
25.3 |
2x3/4 " |
3/4 " |
| OSC625 CARB |
49.98 |
37.50 |
18.24 |
62.52 |
46.86 |
25.20 |
692 |
568 |
970 |
45.1 |
২x৩/৪ |
৩/৪ |
| OSC1250 CARB |
99.96 |
75.00 |
36.48 |
124.98 |
93.78 |
50.34 |
975 |
782 |
1000 |
86 |
2x3/4 " |
3/4 " |
| OSC2500 CARB |
199.92 |
150.00 |
72.96 |
250.02 |
187.50 |
100.68 |
975 |
1600 |
1000 |
171.9 |
২x৩/৪ |
3/4 " |
| OSC12 ক্লে |
0.96 |
0.72 |
0.36 |
1.20 |
0.90 |
0.54 |
250 |
147 |
216 |
1.2 |
১/৪ ইঞ্চি (৬ মিমি) |
৩/৮" ((১০ মিমি) |
| OSC25 ক্লে |
1.98 |
1.50 |
0.72 |
2.52 |
1.86 |
1.02 |
250 |
147 |
216 |
1.5 |
১/৪ ইঞ্চি (৬ মিমি) |
৩/৮" ((১০ মিমি) |
| ওএসসি৫০ ক্লে |
4.02 |
3.00 |
1.44 |
3.78 |
3.78 |
2.04 |
390 |
278 |
428 |
5.8 |
2x1/2" |
অর্ধ ইঞ্চি |
| OSC85 ক্লে |
6.78 |
5.10 |
2.46 |
8.52 |
6.36 |
3.42 |
397 |
286 |
507 |
7.7 |
2x1/2" |
অর্ধ ইঞ্চি |
| OSC170 ক্লে |
13.62 |
10.20 |
4.98 |
16.98 |
12.78 |
6.84 |
490 |
396 |
576 |
13.1 |
2x3/4 " |
3/4 " |
| OSC300 ক্লে |
24.00 |
18.00 |
8.76 |
30.00 |
22.50 |
12.06 |
583 |
446 |
721 |
25.3 |
2x3/4 " |
3/4 " |
| OSC625 ক্লে |
49.98 |
37.50 |
18.24 |
62.52 |
46.86 |
25.20 |
692 |
568 |
970 |
45.1 |
2x3/4 " |
3/4 " |
| OSC1250 ক্লে |
99.96 |
75.00 |
36.48 |
124.98 |
93.78 |
50.34 |
975 |
782 |
1000 |
86 |
2x3/4 " |
3/4 " |
| OSC2500 ক্লে |
199.92 |
150.00 |
72.96 |
250.02 |
187.50 |
100.68 |
975 |
1600 |
1000 |
171.9 |
2x3/4 " |
3/4 " |
নোটঃ
1. প্রক্রিয়াকরণ প্রবাহটি 10mg/l এর আউটলেট তেল সামগ্রীর উপর ভিত্তি করে ডিজাইন এবং গণনা করা হয়;
2- রেফারেন্স কাজের শর্তঃ অপারেটিং সময় 12 ঘন্টা / দিন
নিষ্কাশন চাপ ৭ বার
ঠান্ডা অঞ্চলঃ পরিবেষ্টিত তাপমাত্রা 15°C
আপেক্ষিক আর্দ্রতা ৬০%
তাপমাত্রা অঞ্চলঃ পরিবেষ্টিত তাপমাত্রা 25°C
আপেক্ষিক আর্দ্রতা ৬০%
গ্রীষ্মমন্ডলীয় অঞ্চলঃ পরিবেষ্টিত তাপমাত্রা 35°C
আপেক্ষিক আর্দ্রতা ৭০%
ব্যবহার করা বায়ু সংকোচকারী সিস্টেমের পরিবেষ্টিত তাপমাত্রার প্রকার অনুযায়ী সংশ্লিষ্ট প্রক্রিয়াকরণ প্রবাহ নির্বাচন করুন;
3. চরম কাজের শর্তঃ ন্যূনতম ইনপুট তাপমাত্রাঃ 1°C
ন্যূনতম পরিবেষ্টিত তাপমাত্রাঃ 1°C
সর্বাধিক ইনপুট তাপমাত্রাঃ 75°C
4. অপারেটিং টাইম সংশোধন ফ্যাক্টর
বিভিন্ন অপারেটিং সময়, OSC প্রসেসিং ফ্লো বিভিন্ন সংশোধন ফ্যাক্টর অনুযায়ী গণনা এবং সংশোধন করা উচিতঃ
5. বিচ্ছেদ কর্মক্ষমতা
চিকিত্সার পরে তেলের পরিমাণ 5mg/l হওয়া উচিত এবং OSC প্রক্রিয়াকরণ প্রবাহ দ্বিগুণ করা প্রয়োজন;
6. বায়ু সংকোচকারী RIF-N, RS-Ultra বা অন্যান্য খনিজ তেল ব্যবহার করে যা VSD + ব্যতীত স্ট্যান্ডার্ড তেল মডেল CARB সিরিজ থেকে নির্বাচন করার পরামর্শ দেওয়া হয়;
RXD, Rotor-Foodgrade বা অন্যান্য সিন্থেটিক তেল ব্যবহার করে বায়ু সংকোচকারীগুলি CLAY সিরিজ থেকে নির্বাচন করার পরামর্শ দেওয়া হয়, যা VSD + এর স্ট্যান্ডার্ড তেল মডেল।
